Curso Básico de Aeromodelismo
Por Ricardo Arrayet (ricayet@yahoo.com.ar)

Se autoriza su reproducción en forma libre y gratuita mencionando la fuente



INDICE

Objetivo de este curso

PARTE I
Aspectos teóricos

* Aeromodelos y aeromodelismo
* La actividad aeromodelística
* Técnicas y disciplinas aplicadas
* Clasificación de aeromodelos (esquema)

Partes que componen un aeromodelo
* Partes que componen un aeromodelo
* El fuselaje - Estructura
* El perfil alar
* El Ala - Estructura
* Porqué vuela un avión - Sustentación
* Fuerzas que actúan en el vuelo
* Balanceo
* Ejes de estabilidad
Materiales y herramientas
Glosario de términos

Parte II.
Guía para dictado de aeromod. Escolar
* Objetivos
* Desarrollo del curso
* Descripción de las técnicas

Parte III.

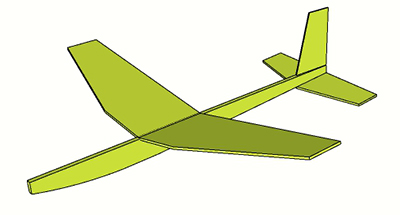

1. Armado del planeador "Dédalo"

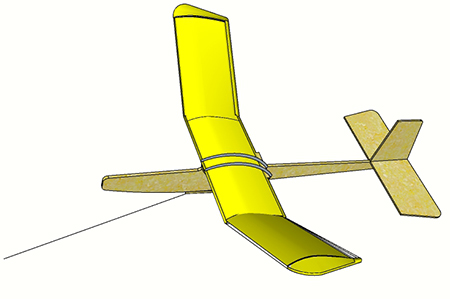

2. Armado del planeador "Tte. Origone"
Plano del planeador lanzado a mano Dédalo
Plano del planeador remolcado Tte. Origone

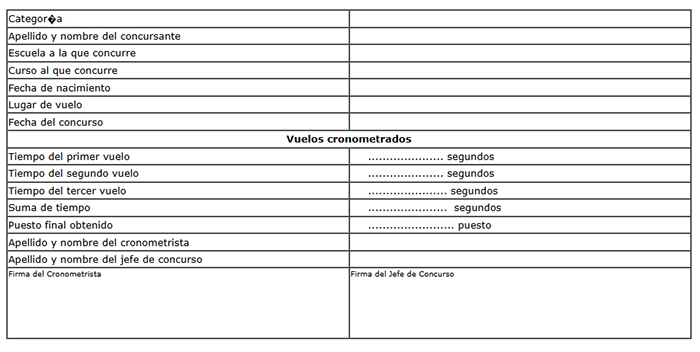

Reglamento del Campeonato Interescolar


OBJETIVO DEL CURSO

El presente material pretende transmitir al lector del mismo, los conocimientos primarios para poder iniciarse en la práctica de esta apasionante actividad:el aeromodelismo.
Considerando que el desarrollo de esta materia en forma integral demandaría una elaboración mucho mas extensa, con largo tiempo de estudio y práctica, se ha realizado un compendio de conceptos que brindan a este trabajo el carácter de "básico".
Se pretende brindar conocimientos elementales para que luego, una vez iniciado su camino como aeromodelista, continúe obteniendo conocimientos y practicando con elementos mas avanzados.
Esta obra es modular, es decir, puede leerse comenzando por cualquiera de las partes que la componen según cual sea el conocimiento previo que el lector ya posea, pero aconsejando seguir paso a paso el desarrollo total ya que no es muy extenso y su lectura lleva poco tiempo.
Las partes componentes son:
Parte I. Inicia al lector en los conocimientos teóricos referidos a las caracterásticas, tipos y partes componentes de un aeromodelo elemental, así como los principios físicos y dinámicos relacionados con el vuelo de objetos que son mas pesados que el aire.
Tambièn se brindan conceptos varios vinculados con el centrado de modelos, materiales y herramientas a utilizar.
Parte II. En este apartado se enuncia una guía para el dictado de cursos de aeromodelismo escolar, que puede ser perfectamente adaptado para el dictado de cursos de iniciación en general. También se informa respecto a la construcción y vuelo de dos modelos de planeadores: el "Dédalo" y el "Teniente Origone"-
Parte III. En esta parte se guía al lector en los pasos a seguir para la construcción final de los planeadores antes mencionados.
Finalmente, queda en manos de quien lee esto, la aplicación práctica de los conocimientos adquiridos, mediante la construcción y vuelo de los modelos que en el futuro le interesen.
Importante: considerando que unos de los objetivos fundamentales de APUCA es la difusión del aeromodelismo en general y del ucontrol en particular, se autoriza la utilizacion libre y gratuita de este material, mencionando esta fuente.
Bienvenidos/as al mundo del aeromodelismo ...


PARTE I: ASPECTOS TEORICOS

1. Aeromodelos y aeromodelismo.

Un aeromodelo es un aparato más pesado que el aire, de dimensiones limitadas, con o sin motor, en tamaño reducido incapaz de llevar un ser humano.
Aeromodelismo es la disciplina que, basada en la utilización de técnicas diversas, se ocupa del diseño, construcción y vuelo de aeromodelos.
(Definiciones de la Federación Aeronáutica Internacional).

2. La actividad aeromodelística.

Si se considera que el ánimo de volar como los pájaros ha sido -y lo sigue siendo-, una de las inquietudes innatas del hombre, y se puede considerar que el nacimiento de esta actividad es muy anterior al siglo XIX, no contándose con elementos probatorios de tal hecho.
El antecedente más próximo se remonta al año 1870, cuando un francés -A. Penaud-, construyó modelos elementales impulsados por un sistema de gomas elásticas retorcidas, en coincidencia con el nacimiento e instauración de las primeras bases teóricas que dieron origen en esos tiempos, a la aviación propiamente dicha.
A comienzos del siglo XX es cuando se comienza a desarrollar la actividad organizada y, al transcurrir el tiempo, a contarse con más y mejores elementos para la construcción y vuelo de aeromodelos.
Evidentemente el avance en el campo de la aviación ha influido en el desarrollo del aeromodelismo, pero en muchos casos ésta última tuvo directa influencia en aquella, demostrándose que entre ambas actividades existe una estrecha relación e influencia mutua.
Hoy en día, la actividad aeromodelística está ampliamente difundida y desarrollada. Se cuenta con instituciones al efecto que se encargan de organizarla, materiales de todo tipo utilizables en la construcción, amplia utilización de la más moderna técnica de electrónica e informática, todo lo cual hace que mas personas estén dispuestas a volar aeromodelos.
En cuanto a su dispersión, el aeromodelismo es mundial, no conociendo fronteras, idiomas, razas o credos, sirviendo en la práctica como un formidable elemento para la confraternidad entre los
seres humanos.
El aeromodelismo es por sobre todo pasión. Más allá de los avances tecnológicos, siempre permanecerá invariable a través del tiempo los aspectos fundamentales de todo quehacer humano: la imaginación y el entusiasmo. Esas dos cualidades son las que pone el aeromodelista en su obra, recibiendo en compensación la satisfacción de ver en vuelo su querido aeromodelo.

3. Técnicas y disciplinas aplicadas al aeromdelismo.

No existe una técnica específica aplicable universalmente a la construcción de aeromodelos. Cada persona adquiere conocimientos y experiencia acordes a su capacidad de aprendizaje, habilidad natural, tiempo disponible para este aero-deporte, recursos disponibles, etc.
Existen sí, diversas disciplinas técnicas que concurren en mayor o menor medida en auxilio del aeromodelista:
* Dibujo
* Física
* Aerodinámica
* Química
* Mecánica
* Matemáticas
* Geometría
* Meteorología, y otras.
No se asuste! .. no hay que ser experto en todo aquello, usted irá conociendo de todo lo descrito sin quizá notarlo.
Por supuesto que la habilidad personal, paciencia y constancia que cada persona posea, le darán ventajas inestimables.

4. Clasificación de los aeromodelos.

Existe una gran variedad de aeromodelos, cada uno con sus propias características de diseño, construcción y vuelo ... y con diferentes costos. En concreto: hay para todos los gustos y posibilidades.
Mas abajo se detallan las principales modalidades existentes, al menos aquellas oficialmente incorporadas en los códigos deportivos nacionales e internacionales instrumentados al efecto.
La elección de cual modelo construir depende de cada persona, debiendo considerar todos los factores ya enunciados, recursos disponibles, lugar con que se cuenta para los vuelos, costos, etc., pero por sobre todo, aquello que mas "sienta" la misma y que la vincule a una máquina voladora.
Un ordenamiento se puede hacer considerando el tipo de comando (si lo tuviera), utilizado para el vuelo.
a) En el vuelo libre el aeromodelo vuela sin intervención directa del piloto.
b) En el vuelo circular el aeromodelo es controlado por el piloto por una o dos líneas o cables, mientras el avión vuela alrededor del mismo impulsado por un motor.
c) En el vuelo radiocontrolado, con o sin motor, el modelo vuela controlado por el piloto mediante ondas de radio generadas por un transmisor y captadas por un receptor instalado en el avión.

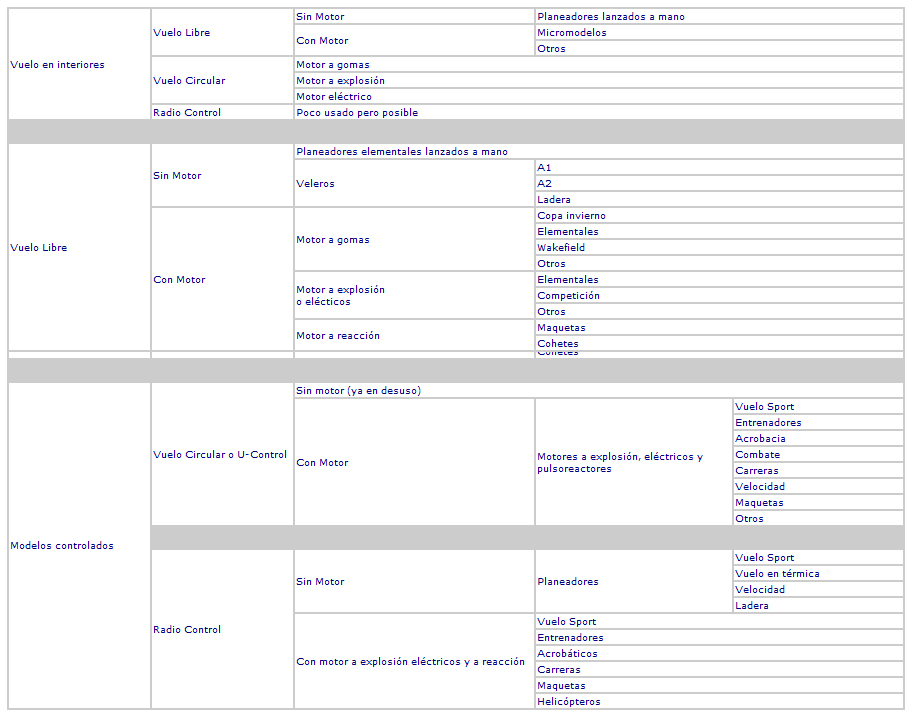

Clasificación de aeromodelos.

5. Partes que componen un aeromodelo.

Un aeromodelo se compone por partes, cada una de las cuales recibe un nombre distinto pues cumplen funciones distintas.
En aeromodelos complejos, las partes componentes responden a formas y funciones que se utilizan en los aviones que todos vemos, diferenciándose en este caso solo por su tamaño y en algunos casos por la propia complejidad de ambos diseños.

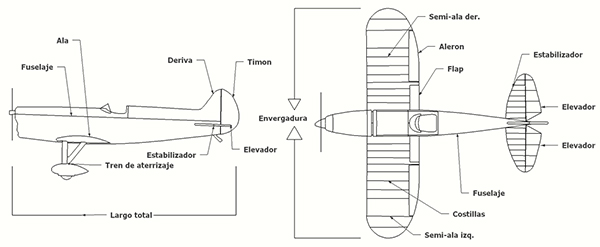

Las partes básicas que componen un aeromodelo son las siguientes:


En el gráfico, se expone un avión con motor, lo que conlleva a tener una estructura que en otros casos difiere del que se vaya a contruir si es, por ejemplo, un planeador. En ocasiones el estabilizador y el elevador son construidos en una sola pieza al igual que el timón y la deriva.
En otros casos, elementos como los flaps no se instalan o no hay alerones todo lo cual responde al tipo de aeromodelo a construir (avión radio controlado, avión de vuelo circular, planeador, etc.).
A los efectos de este curso, tener en cuenta dichas consideraciones serán suficientes y todo va a depender del plano a utilizar del aeromodelo a construir en el cual estarán señaladas todas las partes componentes del mismo.


6. El fuselaje. Estructura

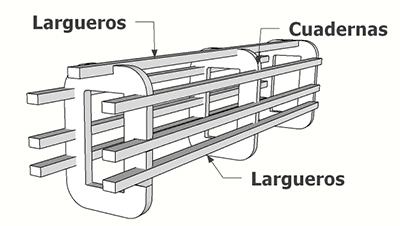

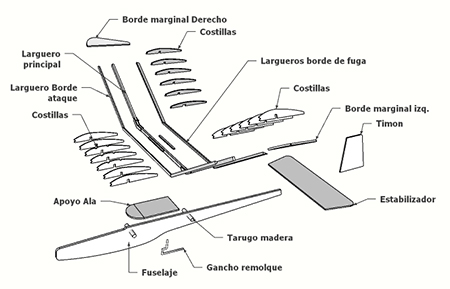

En la construcción de los fuselajes y las alas, intervienen diversas piezas que la otorgan la forma deseada, a las cuales se las denomina "cuadernas", aunque en algunos casos de aeromodelos dicho fuselaje es tan solo una tabla.
En cuanto a las alas, intervienen otras piezas que le dan la forma transversal, denominadas "costillas". Al igual que en el fuselaje, en ciertos modelos elementales el ala suele ser una simple tabla de madera balsa. El fuselaje se recubre con materiales de diverso tipo, desde tela hasta madera.

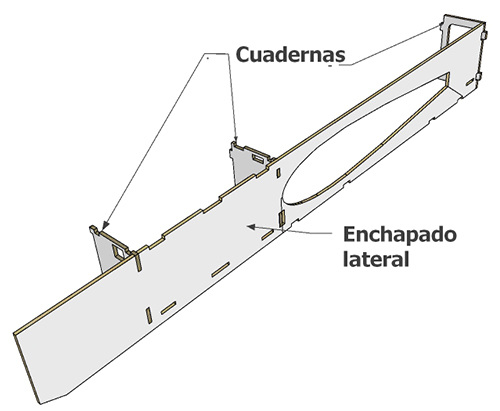

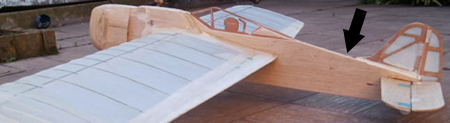

Las cuadernas se unen entre sí por medio de hojas de madera balsa (Fig. A) o con "largueros" los cuales también se utilizan para unir entre sí a las costillas (Fig. B), y todo el grupo así armado se recubre finalmente con algún tipo de tela o plástico.

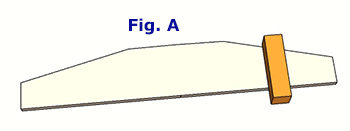

Fig. A

Fig. B


7. El perfil alar.

Si un ala se corta en forma transversal, generalmente tiene una forma alargada con una elevación en su parte superior, algo similar a una gota de agua "estirada".
A esa forma que tiene el ala vista de tal manera se la llama "perfil".

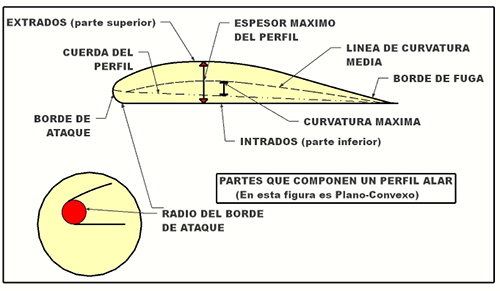

En esta figura vemos todas las partes que componen un perfil de ala o perfil alar.
Nota: Ver en el glosario las definiciones de las partes.

Existen perfiles alares en donde el extrados y el intrados son de igual curvatura (se los llama perfiles bi-convexos simétricos) o ambos con distinta curvatura (perfiles bi-convexos asimétricos) o -como en el caso del dibujo anterior-, la parte superior curvada y la inferior plana, en cuyo caso es un perfil "plano-convexo".
Hay que hacer notar que lo expuesto para el ala es aplicable también para el estabilizador, elevador, timón y deriva.
Cada tipo de perfil alar se adopta de acuerdo al modelo que se va a construir y el mismo se adapta a la modalidad de vuelo que se pretende lograr: acrobático, velocidad, capacidad de planeo, etc.
Todo lo indicado, ya viene establecido en el plano del modelo a construir, aunque hay personas que elaboran sus propios diseños en base a conocimientos y experiencia.
En lo que sigue, abordamos un fenómeno fundamental para el vuelo de los aviones: la sustentación.


8. Ala. Estructura

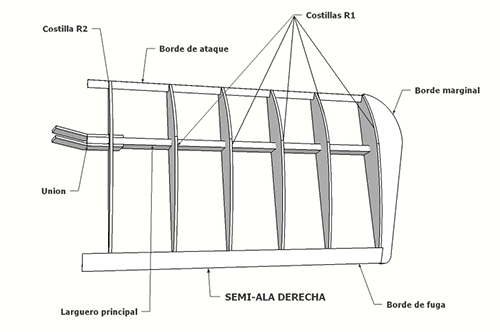

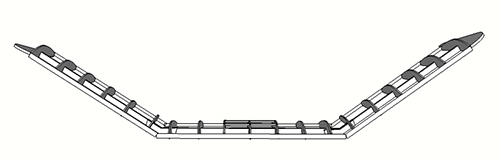

La estructura total del ala, en realidad se compone de dos semi-alas: una del lado derecho y otra del lado izquierdo. Internamente, la forma se la otorgan las costillas y los largueros que, como ya se vió, forman el perfil alar.

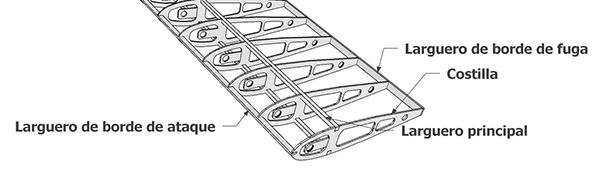

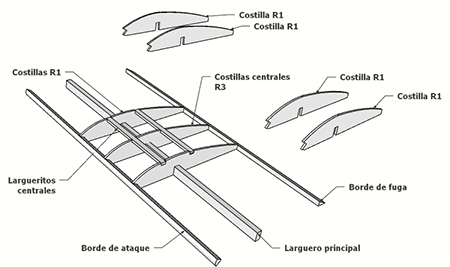

En las siguientes imágenes se muestra dicha estructura interna, la cual una vez completada se recubre con tela, plástico u otros productos especialmente elaborados para aeromodelos.

En el aeromodelismo, es muy común construir aviones con estructuras de fuselajes y alas simples (como en el caso del planeador Dédalo contemplado en este trabajo), consistentes tan solo de una simple pieza de madera balsa. Esto tambiés es aplicado a modelos de mayor tamaño como el caso de aquellos destinados a la modalidad de vuelo circular. En esta imagen se observa un modelo en etapa de construcción donde se puede ver (y se indica) el fuselaje compuesto por una sola "plancha" de balsa de 12mm de espesor.


9. Porqué vuela un avión. La sustentación.

Cuando un cuerpo se mueve en un fluido -y el aire es un fluido-, altera la disposición de las moléculas de éste.
Si se considera al aire como un fluido, compuesto -como lo está- por moléculas, cualquier cuerpo que se mueva en el mismo altera la disposición de dichas moléculas.

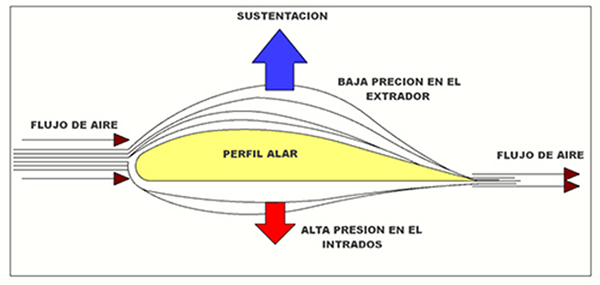

Existe una teoría para explicar porqué vuela un avión, partiendo de la mencionada disposición molecular en su movimiento sobre las superficies del ala.
Cuando el ala se mueve en el aire, las moléculas que circulan por la parte superior y las que circulan por la parte inferior lo hacen a una velocidad tal que en el final de la misma vuelven a encontrarse. Si el perfil del ala no es simétrico (tiene distinta curvatura en la parte superior a la de la parte inferior) para que dichas moléculas vuelvan a unirse, las que circulan por la parte mas larga -en las alas clásicas es la parte superior-, lo hacen a mayor velocidad que las que circulan por la parte inferior. Esa mayor velocidad produce una zona de baja presión que literalmente "succiona" el ala hacia arriba.
Por lo contrario, el aire que circula por el intrados (la parte inferior) lo hace a menor velocidad provocando una zona de alta presión.
A esa fuerza que tiende a elevar el ala se la denomina "sustentación".

La sustentación es la fuerza que eleva el ala y por lo tanto al avión. Para que haya sustentación debe circular el aire con la suficiente velocidad para generar las zonas de presión. Por dicha razón, los aviones solo pueden empezar a volar cuando alcanzan una velocidad en el aire tal, que el mismo, al circular en la superficie del ala produce el mencionado efecto de succión.

La sustentación es la fuerza que eleva el ala y por lo tanto al avión. Para que haya sustentación debe circular el aire con la suficiente velocidad para generar las zonas de presión. Por dicha razón, los aviones solo pueden empezar a volar cuando alcanzan una velocidad en el aire tal, que el mismo, al circular en la superficie del ala produce el mencionado efecto de succión.

Algo interesante de analizar es que ocurre si se amplía el ángulo de ataque del ala respecto al aire (o sea, si se levanta el borde de ataque, por ejemplo cuando un avión comienza a circular en ángulo ascendente).
De presentarse tal hecho, la sustentación va a continuar pero hasta un cierto límite, superado el cual, las moléculas de aire que circulan por la parte superior se separan de la superficie del ala, volviéndose turbulentas y generando que la zona de baja presión desaparezca.
Cuando esto ocurre, disminuye de a poco la sustentación hasta el punto en que ya no alcanza para mantener el avión en el aire. A este fenómeno -muy temido por todos los pilotos-, se lo denomina "entrada en pérdida".

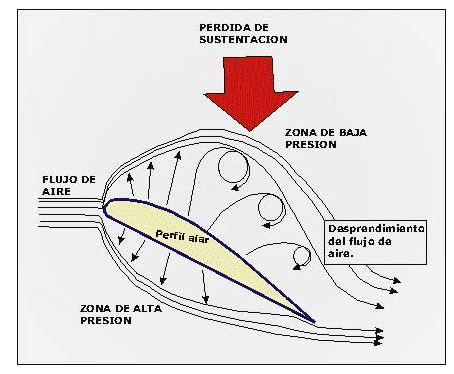

Veamos gráficamente esta situación.

La entrada en pérdida, también puede ocurrir si la velocidad que tiene el avión en su movimiento en el aire, no es la suficiente para poder generar que se produzca la zona de baja presión en la parte superior del ala. Por eso, enviar el avión en picada es una solución en caso de no tener una fuente alternativa para generar velocidad.

Lo aquí expuesto es el A,B,C de la teoría de la aerodinámica del vuelo, pues en realidad existen muchas otras situaciones en las cuales los efectos enunciados no siguen esos principios (tipo de perfil alar, velocidad de vuelo, uso de flaps, y otras), lo cual es abordado por mucho material existente vinculado con todos estos temas. Quien esté interesado en profundizar al respecto puede acudir a la bibliografía existente.
En el próximo punto se aborda el tema de qué ocurre cuando el modelo vuela.


10. Fuerzas que actúan en el vuelo. El balanceo.

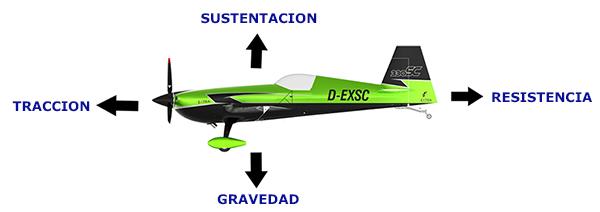

Todo cuerpo que se mueve en el aire, en nuestro caso un aeromodelo, se ve afectado por distintas fuerzas que influyen en forma positiva y negativa, según el caso y que son las siguientes:

La sustentación, como ya hemos visto, es la que impulsa al aeromodelo hacia arriba.
La gravedad, es la fuerza que se opone a la anterior: el modelo, mas pesado que el aire, tiende a ser atraído hacia la tierra (lamentablemente ..!)
La tracción, que está dada por el impulso de un motor o de la velocidad del modelo en el aire, lo cual tiende a hacerlo avanzar.
La resistencia al avance, dada por el volumen del modelo, tiende a frenarlo.

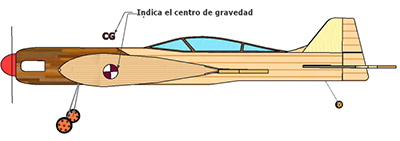

Quizá el factor mas importante a tener en cuenta al construir un aeromodelo, se refiere a la ubicación y el peso de sus de sus componentes, en forma tal de lograr un equilibrio de aquellas fuerzas para lograr en definitiva una situación de planeo estable.
A la correcta ubicación de los pesos se lo denomina "balanceo" y la ubicación del punto en el cual los pesos son neutralizados permitiendo dicho vuelo estable, se lo denomina "centro de gravedad" que en los planos los diseñadores los indican generalmente con las letras CG.
El correcto balanceo de un aeromodelo es una tarea de fundamental importancia para lograr correctos vuelos. En general el centro de gravedad coincide con la zona del ala en donde se ubica el denominado "centro de presión", ubicado en la proximidad del mayor espesor del perfil alar.
La operación de balanceo se debe efectuar en dos formas:

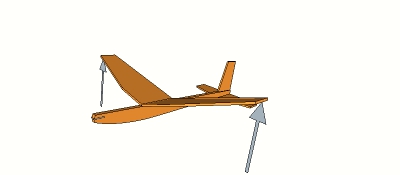

a) Balanceo estático: Se obtiene sosteniendo al modelo por los extremos del ala ubicando peso -de ser necesario- en la trompa o en la cola hasta lograr que el punto de sostén coincida con el centro de gravedad indicado en el plano en alguna (o ambas) formas mostradas en la imagen.

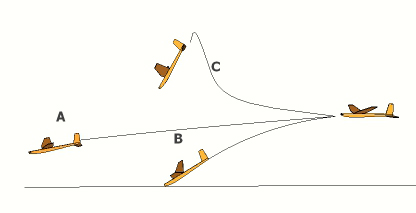

b) Balanceo dinámico: Se logra probando el modelo en vuelo, estudiando su comportamiento de estabilidad.

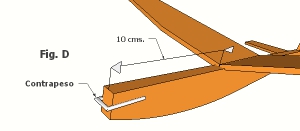

Nota: Ver balanceo del planeador Dédalo en el apartado III.

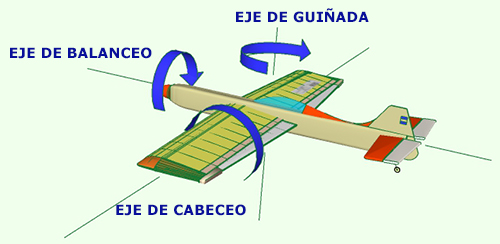

11. Ejes de estabilidad


En un avión -y por lo tanto en un aeromodelo-, existen estos ejes teóricos, en los cuales se mueve el mismo al volar.


El eje de cabeceo, es aquel que determina la "cabreada" (el modelo levanta la nariz) o la "picada" (el modelo apunta con su nariz al suelo). Este eje está directamente vinculado a la ubicación del centro de gravedad (CG).
El eje de guiñada, es el que determina la dirección del modelo hacia la izquierda o hacia la derecha y está determinado por la acción de mandos, concretamente el timón en la cola. En la determinación del comportamiento del modelo en este eje, es de fundamental importancia el volumen y forma del fuselaje (por lo general, afinado en su parte superior e inferior y alargado en sus laterales).
El eje de balanceo, es sobre el que el modelo inclina sus alas hacia un lado o hacia el otro, y está afectado en especial por la acción de alerones colocados en las semi-alas y por el timón de dirección en algunos casos.
Nota: en aeromodelos de vuelo circular (actividad conocida también como U-Control), estos aviones no vuelan sobre su eje de guiñada.
Aquí finaliza la teoría vinculada con el vuelo de aeromodelos.


12. Materiales y herramientas a utilizar para construir aeromodelos.

1. Materiales.

El material básico que se emplea para la construcción de aeromodelos es la madera balsa. Esta madera es de muy baja densidad y por lo tanto liviana, agregando a dichas cualidades la de ofrecer una excelente relación peso/resistencia y además su facilidad de corte, moldeado y pegado.
La madera balsa se vende en tablas, planchas (o chapas), y largueros con distinto formato.
Otra madera que se utiliza en partes donde se requiere mayor fortaleza, sobre todo en aeromodelos de gran tamaño, es la madera terciada y la madera de pino o haya, estas últimas en forma de listones.
También es muy utilizable la madera de kiri que ofrece similares características que la madera balsa pero es algo mas pesada que ésta.
Para efectuar los entelados (recubrimiento) de las alas y en algunos tipos de fuselajes, se utilizan papeles fibrosos del tipo "japonés" u otros similares especiales para aeromodelismo, siendo el mas conocido el papel silkspan. Todos los mencionados se utilizan en aviones de pequeño tamaño, en especial los de modalidad planeadores. En aviones mas grandes (como en los de radio control y vuelo circular) y si bien el silksapan también es recomendable, se usan otros recubrimientos, en especial los de plásticos termocontraíbles.
Los mencionados en último término, son ampliamente utilizados para el recubrimiento de alas, estabilizadores y elevadores.
En algunos aeromodelos se utilizan material compuestos (fibras de vidrio o carbono
aplicadas con resinas) para algunas partes e incluso para la construcción integral de aeromodelos de altas prestaciones.
Para trenes de aterrizaje se utiliza alambre (en especial de acero), y también aluminio de acuerdo al tamaño y peso del avión a construir.

2. Herramientas.
Para construir aeromodelos no se necesitan herramientas sofisticadas. Las mismas varían de acuerdo con el material que se utilice y son en general comunes a otras actividades destinadas a los hobbies.
Para los cortes de la madera balsa, es suficiente contar con las denominadas trinchetas o cutter con hojas intercambiables.
En el caso de maderas duras se hace necesario utilizar serruchos con sierras del tipo "caladora" o serruchos de hoja fija.
Si bien se pueden considerar como elemento "auxiliares", siempre es necesario contar con alfileres, reglas metálicas (con una de 30 cms. de largo es suficiente), una pinza, papel de lija de distintos granos (en especial granos muy finos) y una tijera.
Para pegar las piezas es necesario contar con la clásica cola blanca (vinìlica), cemento nitrocelulósico (el más clásico de los pegamentos para aeromodelismo), siendo también utiilzables los del tipo "epoxy" (sobre todo en superficies que soportarán grande esfuerzos como los montantes de motores), y pegamentos instantáneos (cianoacrilatos).
La opción del pegamento a utilizar dependerá del esfuerzo al que estará sujeta la pieza y a la rapidez de secado (por ejemplo la cola vinílica pega muy bien pero tiene un secado lento a diferencia de los otros mencionados).
Para la terminación de un modelo, es imprescindible contar con el barniz nitrocelulósico comúnmente conocido como dope, el cual se usa para impermeabilizar la madera y en la aplicación de recubrimientos con papel.
ATENCION: tanto los materiales como las herramientas deben utilizarse con el cuidado que los mismos requieren, ya sea para no producir daños físicos a quien los utiliza o a terceros como para no estropear a los mismos elementos que se usan. Esto es de especial cuidado en el uso de elementos cortantes y productos tóxicos, como lo pueden ser algunos tipos de pegamentos.
Es muy útil contar con un tablero de trabajo, formado por una madera semi-dura, perfectamente recta y de un tamaño aproximado de 60 cms. de ancho x 120 cms. de largo y un espesor de 2 o 3 cms.
El lugar de trabajo debe estar bien ventilado y bien iluminado.
Hecho este "sobrevuelo" sobre el tema herramientas y materiales, sigamos con algunos aspectos del aeromodelismo en su organización.


13. Glosario.

Ala: Es la parte del modelo que provee la sustentación al mismo.
Alerón: Superficie de control que normalmente ocupa el extremo de cada semiala y que tiene movimiento alternativo: cuando uno sube el otro baja.
Angulo de ataque: Es el ángulo formado entre la dirección del aire y la cuerda alar.
Aterrizaje: Acción en la cual el modelo toca con sus ruedas u otras superficies al efecto, el suelo hasta detener su marcha.
Balanceo: Operación de: es la distribución de los pesos en el modelo para mantener el centro de gravedad dentro de los límites que aseguren la estabilidad del mismo en cualquier condición de vuelo.
Bancada: Elemento que sujeta el motor al modelo.
Borde de ataque: Parte delantera de un perfil alar.
Borde de fuga: Parte posterior de un perfil alar y, por extensión, de un ala o empenaje.
Cabreada: Maniobra por la cual un modelo asume una trayectoria curva hacia arriba.
Carga alar: Es la relación entre el peso del modelo y la suma de las superficies alar más la superficie del estabilizador y elevador.
Carreteo: Es la acción mediante la cual el modelo recorre un trecho en tierra tomando velocidad para lograr el despegue del suelo.
Centro de gravedad: Lugar en el cual el modelo está balanceado. Generalmente el C.G. se ubica en una posición cercana al primer tercio del ala.
Concurso: Competencia por la cual se miden aptitudes de aeromodelos y/o sus pilotos.
Costillas: Elemento componente de la estructura del ala o de un empenaje, que tiene como misión principal mantener el perfil alar.
Cuadernas: Elemento componente de la estructura del fuselaje, que tiene como misión principal mantener su forma frontal.
Cuerda alar del perfil: Es la recta que va desde el borde de ataque hasta el punto de salida del borde de fuga.
Curvatura máxima: Es el punto en donde la distancia entre el intradós y el extradós es la máxima.
Deriva: Es la parte fija componente del empenaje vertical.
Despegue: Es la acción mediante la cual el modelo luego de carretear por la pista deja de tocar el suelo. En el caso de un planeador, es el momento en que se desprende del mismo el elemento que le otorga tracción.
Diedro: Es el ángulo que forman las alas o el estabilizador respecto al plano horizontal del modelo, es decir, visto a éste de frente.
Elevador: Es la superficie móvil ubicada en el empenaje horizontal.
Empenajes: Es el conjunto de planos fijos y/o móviles ubicados por lo general en la cola del modelo. Los empenajes son dos: vertical (formados por el timón y la deriva) y horizontal (formados por el estabilizador y el elevador).
Envergadura: Es la distancia en línea recta que une los extremos del ala.
Estabilizador: Es la parte fija componente del empenaje horizontal.
Extradós: Es la superficie superior de un ala o de un empenaje horizontal.
Flaps: (ver hipersustentador)
Flecha, ángulo de: Es el ángulo que forma el borde de ataque en relación al fuselaje.
Fuselaje: Es la estructura que se encarga de mantener y portar en posición al ala, empenajes y -si lo hubiera-, el motor.
Hipesustentador (flap): Elemento móvil ubicado en el ala de un modelo cuya misión fundamental es afectar con sus movimientos la sustentación del mismo.
Intradós: Es la superficie inferior de un ala o de un empenaje horizontal.
Largueros: Elementos encargados de unir costillas o cuadernas para dar forma al ala y al fuselaje.
Lastre: Peso que se adiciona al modelo para ubicar correctamente el centro de gravedad.
Linea de curvatura media: Es la línea teórica equidistante entre el extradós y el intradós.
Perfil: Es el contorno que tiene el ala y los empenajes se a éstos se les efectúa un corte transversal.
Semi-ala: Es la parte del ala ubicada a cada lado del fuselaje. Las dos semialas forman el ala.
Sustentación: Es la fuerza que se origina en el ala cuando el modelo está en movimiento y que neutraliza a la fuerza de gravedad, sosteniendo de esta manera el modelo en el aire.
Timón: Es la parte móvil, componente del empenaje vertical.
Tren de aterrizaje: Elemento del modelo, generalmente un eje con ruedas, que posibilita a éste deslizarse cuando está en el suelo.
Vuelo: Momento durante el cual el modelo se mantiene en el aire por sus propios medios.


PARTE II. GUIA PARA DICTADO DE AEROMODELISMO ESCOLAR

1. OBJETIVOS.

El aeromodelismo escolar tiene como objetivo inmediato transferir -por intermedio de docentes capacitados-, las disciplinas aeromodelísticas y como objetivo mediato la generación o reafirmación de vocaciones vinculadas con la actividad de vuelo en cualquiera de sus formas.
Se han establecido las siguientes técnicas para el dictado de los cursos:
a) Técnicas interpretativas
b) Técnicas constructivas
c) Técnicas de vuelo
A través de dichas técnicas, el alumno transitará una senda ordenada en su desarrollo -gradual en su complejidad y amena en su práctica-, siendo los parámetros antes enunciados, esenciales para un aprendizaje eficiente y cuyos métodos utilizará en su futuro como aeromodelista consumado.
La técnica interpretativa lo introducirá en el conocimiento de la terminología aeronáutica, referencias de tamaños y formas.
La técnica constructiva lo familiarizará con el uso adecuado de materiales y herramientas e intensificará su capacidad visomotora.
La técnica de vuelo afirmará los primeros conceptos científicos y demostrará que solo son aplicables en la realidad, introduciendolo -paralelamente-, en la práctica de este aerodeporte.
2. DESARROLLO DEL CURSO.
a) Niveles.
El curso se podrá desarrollar en cuatro niveles:
* Primer nivel: Hasta la edad de 10 u 11 años
* Segundo nivel: Hasta la edad de 12 o 13 años


PARTE III.
ARMADO DEL MODELO "DEDALO" (Planeador Lanzado a Mano)

Para proceder al armado de este planeador para lanzar a mano, es necesario en primer término lijar cuidadosa y suavemente todas las piezas componentes, utilizando para esta tarea un trozo de papel de lija al agua Nro. 600 (sin mojarlo), colocado en taco de madera dura, de superficie plana, según se muestra en la Fig. "A".

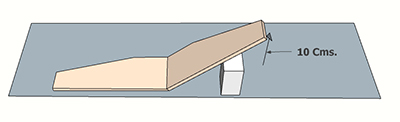

A continuación se toma el ala y se le realiza un corte profundo, pero sin llegar a cortarla totalmente, en la parte central y se la dispone tal como se muestra en la Fig. "A", fijando una de las semialas al tablero con un alfiler y colocando debajo de la otra un objeto en forma tal que la altura de la punta del ala al tablero sea de 10 cms. pegando en el corte antes efectuado para que al secar el pegamento quede el ala con el diedro en "V" ya fijado.

En la forma indicada, ese ángulo diedro será el encargado de dar al modelo estabilidad lateral, es decir, evitará que se desplace de costado. Fig B

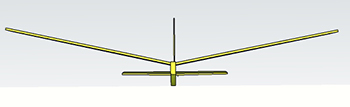

Es fundamental tener en cuenta para el pegado del ala sobre el fuselaje que, visto el modelo de frente, la misma se observe bien equilibrada, sin caída hacia los lados tal como se muestra en la Fig. "C".

En la figura D, se muestra el contrapeso que se debe colocar en la nariz del modelo para balancearlo (en este caso un trozo pequeño de alambre grueso, pero se aconseja utilizar plastilina escolar la cual es fácil de amoldar, agregar y quitar).

El balanceo o centrado del "Dédalo" tiene dos aspectos: uno estático y otro dinámico.
Desde el punto de vista estático, se comienza colocando un alambre en forma de "U" pequeño (de 6 cms. de largo total) y se lo debe sostener al planeador con el dedo índice de cada mano en un punto ubicado a +/- 2cms. del borde extremo de cada semiala y observar si el modelo tiene a quedar estable o sea que no caiga hacia el frente o hacia atrás.

Si cae hacia adelante significa que el alambre es demasiado pesado y en caso contrario es que le falta peso.
En general es mas práctico utilizar plastilina colocándola en el extremo del fuselaje (sin el alambre antes mencionado), ya que se puede quitar sobrante a la misma o agregar en caso de falta.
Para verificar un correcto centrado, se debe impulsar el planeador en contra del viento, en forma suave hacia adelante y ver el comportamiento del mismo. Si cae de punta repentinamente (Fig.B) significa que hay demasiado contrapeso, si sube y baja una o varias veces es porque le falta contrapeso (Fig. C), y si avanza suavemente hasta aterrizar (Fig. A), indica un centrado correcto.

Una vez centrado el modelo se puede lanzar en contra del viento, a unos 45 grados respecto al mismo.
Se lo debe hacer lejos de árboles u obstáculos contra los que pueda chocar el planeador.


ARMADO DEL MODELO "Teniente ORIGONE" (Planeador Remolcado)

El "Teniente Origone", es un planeador que debe ser remolcado para alcanzar buena altura de vuelo y por consecuencia buen tiempo de planeo.
Para el armado de este planeador, son válidas las instrucciones indicadas para el caso del "Dédalo". Se debe proceder en primer lugar a lijar suavemente todas y cada una de las partes componentes con manos intermedias de dope rebajado en un 50% con thinner. En el uso del dope y del thinner se deben tener los cuidados necesarios pues estos elementos son tóxicos si se los utiliza en lugares cerrados, debiendo en todos los casos evitarse su inhalación.
Todas las partes deben pegarse en la forma que se indica en la siguiente figura.

Para el armado de este planeador, son válidas las instrucciones indicadas para el caso del "Dédalo". Se debe proceder en primer lugar a lijar suavemente todas y cada una de las partes componentes con manos intermedias de dope rebajado en un 50% con thinner. En el uso del dope y del thinner se deben tener los cuidados necesarios pues estos elementos son tóxicos si se los utiliza en lugares cerrados, debiendo en todos los casos evitarse su inhalación.
En la imagen se observan todas las partes que deben pegarse en la forma que se indica en el plano de este modelo.

El ala se construye de la siguiente manera:
1. Se coloca el plano del modelo sobre la mesa donde se armará el mismo, colocando un nylon transparente sobre el mismo para no estropearlo en la etapa de pegado.
2. Tal como se muestra en la imagen se debe colocar el larguero central, fijándolo al tablero de armado con alfileres.
3. Se comienza armando la parte central del ala, pegando las costillas R3 y las R1 tal como se muestra en la imagen.
4. Hay que pegar con cemento todas las costillas al larguero del borde de ataque, en el larguero principal y en el larguero borde de fuga.


5. Se continúa armando ambas semialas (la derecha y la izquierda), tal como se muestra en la imagen.


6. Nótese que se debe pegar las piezas de unión en forma de V en donde luego se unirá cada semiala con la parte central de la misma tal como se describió anteriormente.
Vista de frente, el ala debe tener esta forma.


El fuselaje se construye de la siguiente manera:

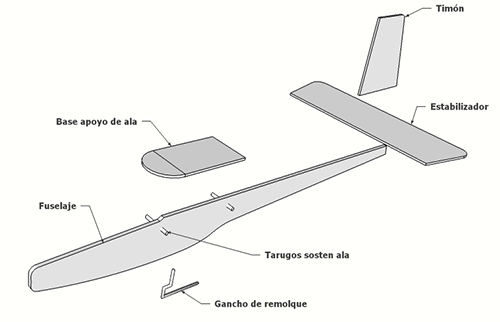

7. En el fuselaje se deben pegar el estabilizador, el timón, el apoyo para el ala, y el gancho para el remolque en las posiciones establecidas en el plano. Hay que tener en cuenta insertar en el fuselaje, dos trozos de varilla redonda de madera dura de 5mm de diámetro y 7mm de largo: uno por delante de la base de apoyo del ala y otro por detrás del apoyo de la misma. En esos tarugos se colocarán las banditas de goma que sostendrán el ala en el momeno de hacer volar el planeador.
Estas son las partes.


El entelado del ala se realiza de la siguiente manera.

El ala se compone de tres partes, y cada una de las mismas se deben comenzar a entelar desde la parte inferior y luego en la parte superior.
Para el entelado se utilizará el denominado papel silkspan liviano o bien papel "japonés".
El procedimiento es el siguiente:

1. Se cortan trozos de papel de una medida algo mayor a la de la superficie a entelar. Se debe pegar en los bordes de todo el contorno a cubrir con cemento para madera balsa (cemento nitrocelulósico) o bien cola blanca. Es preferible el primero de ellos por su rapidez de secado.
2. El papel debe colocarse en la forma mas tensa posible pero con cuidado de no romperlo.
3. A continuación se entela en igual forma la parte superior. Recordar que solo debe colocarse pegamento en los bordes del contorno de la pieza a entelar.
4. Una vez pegado, el papel sobrante se corta.
5. Se debe rociar toda la superficie entelada con agua en forma muy suave. Al secar el agua, el papel se tensará. Una mayor resistencia y tensado del papel se obtiene aplicando sobre la superficie entelada dos manos de "dope" diluido con thinner. El dope se adquiere en casas de venta de artículos para aeromodelismo.
Una vez secada toda la superficie, el ala se sujeta al fuselaje mediante bandas elásticas.

El centrado del modelo.
Para el centrado inicial se utiliza el mismo método empleado para el modelo "Dédalo" o sea, efectuar el centrado estático y el centrado dinámico tal como se expuso para aquel planeador..
Este planeador puede ser lanzado a mano pero está diseñado para hacerlo en modo de remolque, lo cual se logra conectando en el gancho a tal efecto, una línea tal como se expone a continuación.
Se debe elegir un lugar con espacio abierto libre de obstáculos de cualquier índole (árboles, postes, edificios, etc.).
La línea de remolque está compuesta por una cuerda de nylon (línea de pesca es lo usual), comenzando con un largo de 5 metros. En un extremo se debe atar una argollita de metal de 1,5 mm de diámetro y 5 cms. mas abajo adherir un "banderín" de tela, de tamaño pequeño.
Los remolques se deben hacer caminando y observando permanentemente al modelo para corregir desvíos laterales, en especial por la acción del viento. De ser necesario se acelera el paso pero es aconsejable no correr pues se provocar la rotura del ala.
Cuando se realiza el remolque y el modelo está en la vertical de quien lo está remolcando, éste debe aflojar la tensión de la línea y ésta, por la acción del viento en el banderín, se soltará del gancho de remolque.

Si el modelo tiende a bajar en ángulo muy pronunciado, es posible que este efecto se produzca por no tener el ala el correcto ángulo de ataque. En este caso, agregando una tirita de madera balsa en el apoyo de la misma con el fuselaje se corrige este defecto (es decir, se levanta el borde de ataque), .
Si el modelo no desciende suavemente también se debe ajustar el peso en la nariz (alambre o plastilina).
También se debe observar que si en el momento en que se lo remolca, el modelo lleva la nariz apuntando hacia abajo, implica que el gancho de remolque está adelantado en relación al centro de gravedad (también puede ocurrir lo contario, es decir, con la nariz levantada). Por esta razón es aconsejable colocar más de un gancho de remolque, colocando dos por delante del marcado en el plano y dos por detrás, separados unos de otros por 1 cm. De esta manera, teniendo más de un gancho, se pueden realizar distintos remolques enganchando la línea en distintos ganchos.
Logrado vuelos estables con remolque de línea de 5 metros, se puede entonces alargar la misma hasta 10 metros. En este caso se debe tener en cuenta que un Tte. Origone bien centrado puede llegar a volar varios cientos de metros. Por esta razón y para evitar su pérdida o rotura por choques con obstáculos lejanos, se le puede dar al timón una pequeña deriva a derecha para que el modelo en vuelo realice giros en forma suave.


Reglamento del Campeonato Interescolar Nacional de Aeromodelismo de Argentina.
Federación Argentina de Aeromodelismo

a) Modelo "Dédalo".
- Cada alumno deberá lanzar el modelo con su mano, después de recibir la orden de una persona que cumple la función de cronometrista.
- Dicha persona pondrá en marcha el cronómetro cuando el modelo pierde contacto con la mano de quien lo lanza, deteniendo el mismo cuando el modelo deje de volar, ya sea por contacto con el suelo o con cualquier obstáculo.
- Cada alumno realizará tres lanzamientos, en tres ruedas o rondas, sumándose los tiempos parciales de cada uno de los vuelos.
- A los efectos del registro de los tiempos, se habilitar una planilla según modelo adjunto.
b) Modelo "Teniente Origone".
- Cada alumno deberáremolcar el modelo con una cuerda de 10 (diez) metros de largo después de recibir la indicación del cronometrista, y una vez que el modelo haya tomado altura efectuará el desenganche.
- El cronometrista pondrá en marcha su reloj una vez que el modelo se desengancha, deteniendo el mismo cuando el modelo deje de volar, ya sea por contacto con el suelo o con cualquier obstáculo.
- De la misma forma, si el modelo estando en vuelo deja de estar a su vista, en ese momento detendrá el reloj.
- El tiempo de vuelo se registrará en la planilla del participante.
- Si el modelo vuela menos de 3 segundos, el alumno tendrá la opción de lanzarlo nuevamente.
- Cada alumno realizará 3 (tres) lanzamientos en tres rondas sumándose los tiempos parciales de cada vuelo.
- Para estos modelos se puede utilizar la planilla que se expone a continuación.
Planilla para registro de vuelos en concursos.




A.P.U.C.A.
Asociación Pilotos U-Control Argentinos
Todos los derechos reservados - 2002
