ALA - PARTE II

2. BALANCIN

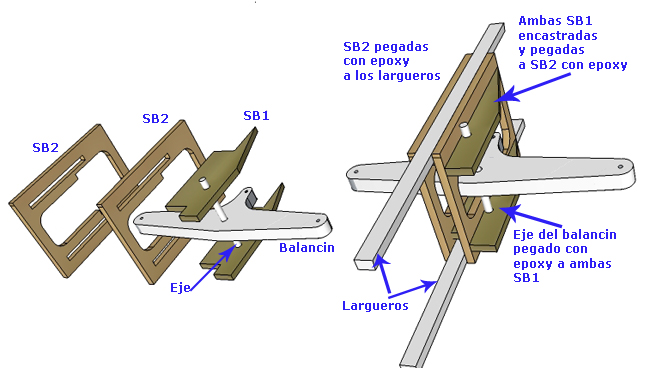

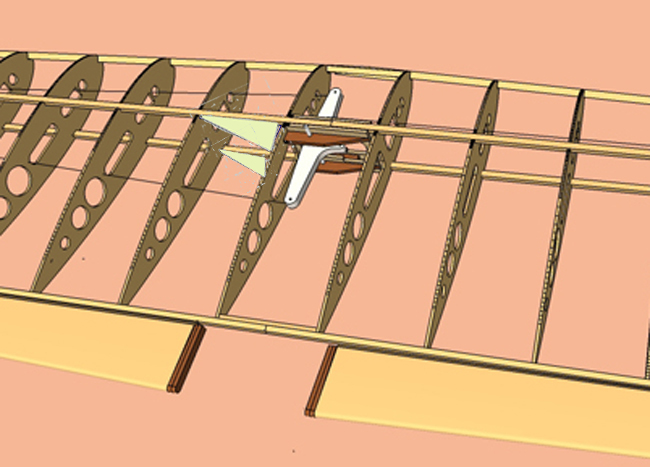

2.1. El balancin se coloca como se muestra en estas imágenes.

2.2. Es conveniente colocar el balancin con su eje en SB1 ANTES de pegar todo el conjunto en los largueros principales del ala. En este mismo acto, suplementar en el eje del balancin con tubito de broce y arandelas o mejor aún con collarines, para evitar que el mismo se desplace hacia arriba o hacia abajo lo cual puede provocar la traba del pushrod.

2.3. Pegar con epoxy el eje del balancin en las piezas SB1 incluso en la parte donde dicho eje sobresale, para evitar que el mismo gire en dichas piezas. El balancin debe girar sobre el eje libremente. Tal como se explicó anteriormente, cuidar que el balancin no tenga movimientos hacia arriba o abajo en su giro en el eje.

3. FLAPS

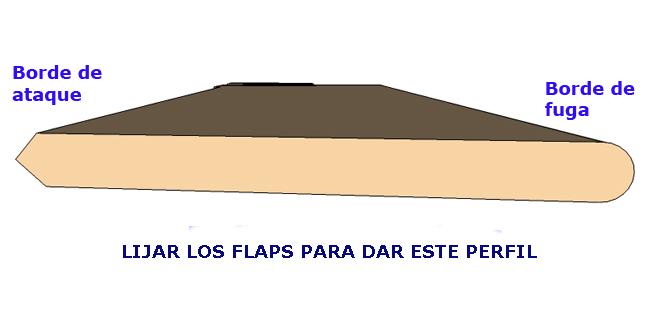

3.1. Los flaps son construidos en hoja de balsa de 6mm con perfil plano según se muestra en la imagen.

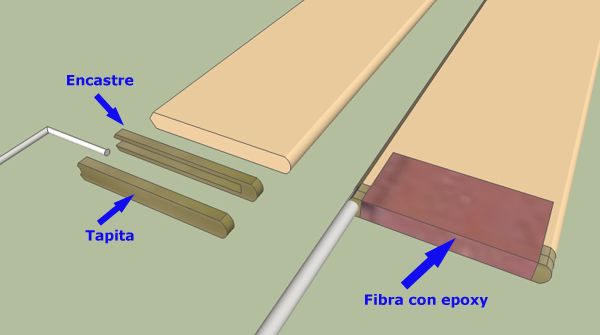

3.2. Para instalarlos en el ala, los brazos del cuerno se insertan en encastres y tapitas de terciado, que deben pegarse con epoxy y luego cubrir con una fina tela de vidrio y epoxy.

4. CAJITA PARA CONTRAPESO

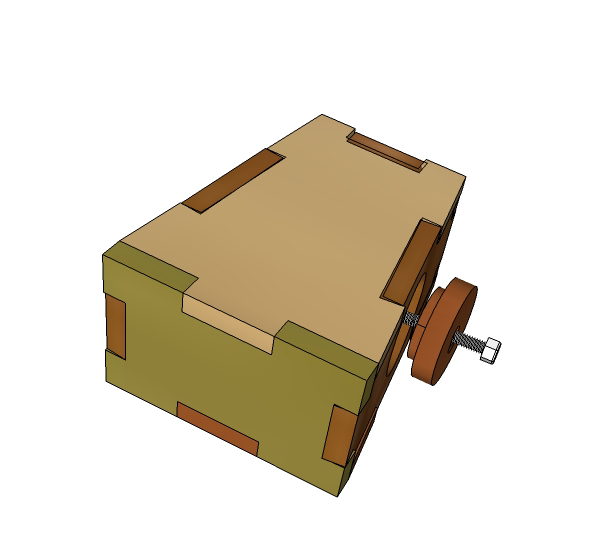

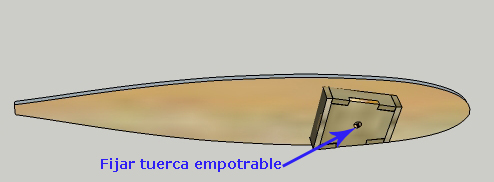

4.1. La cajita de contrapeso, se arma segun se muestra en la siguiente imagen y se pega en la semiala derecha en la costilla de 6mm con el corte para la misma.

4.2. Para contrapesar, se pueden utilizar municiones o pequeños trozos de plomo que puedan ser introducidos (y sacados) por el hueco de la tapa. Para evitar el movimiento dentro de la cajita, se deben agregar bolitas de foam (telgopor), hasta llenar el espacio libre.

5. BORDES MARGINALES Y SALIDA DE LINEAS

5.1. Los borde marginales se forman mediante pegado de partes iguales de madera balsa. El izquierdo contendrá la salida de lineas y el derecho, tal como se mostró antes, la cajita para contrapeso.

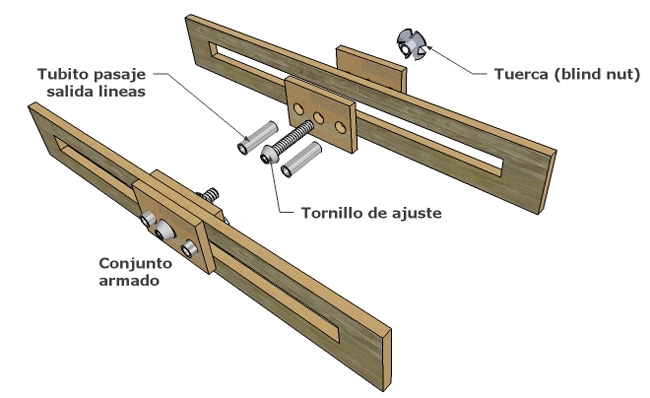

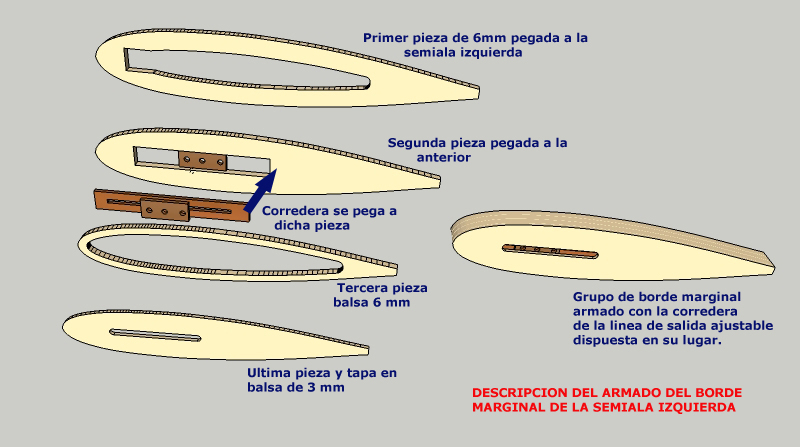

En la primera imagen se muestra la salida de lineas y en la siguiente el armado del borde marginal izquierdo.
