ALA - PARTE I

1. ARMAR ALA

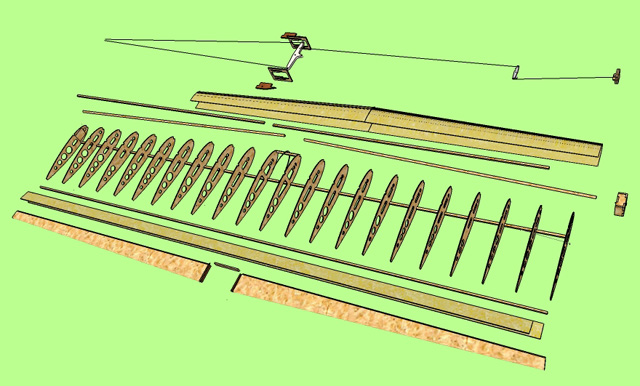

1.1.Estas son las partes que componen el ala.

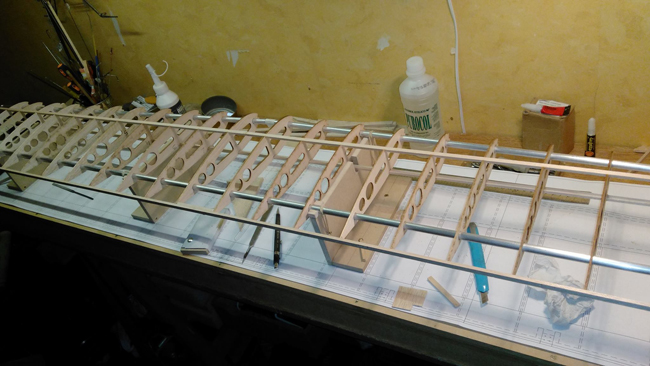

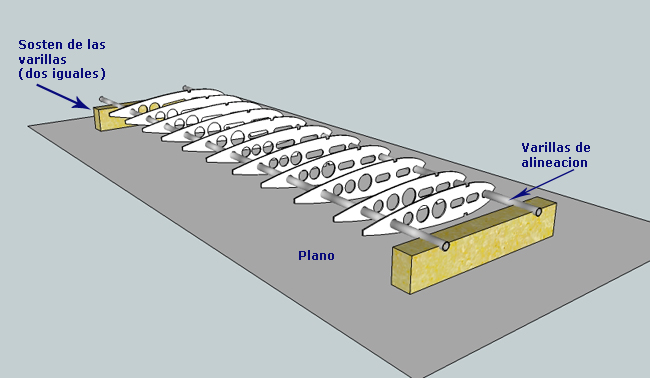

1.2. Sobre el plano del ala y utilizando varillas redondas de aluminio, acero o madera, perfectamente rectas de 10mm de diámetro, colocar las costillas de cada semiala (colocar primero las cercanas al borde de ataque).

1.3. A continuación colocar las barillas cercanas al borde de fuga, alineando asi las costillas.
En cada extremo de las varillas se colocará un taco de madera (ambos de igual altura) sobre los cuales se apoyarán aquellas, fijándolas -una vez alineadas todas las costillas-, en forma tal que no se muevan.

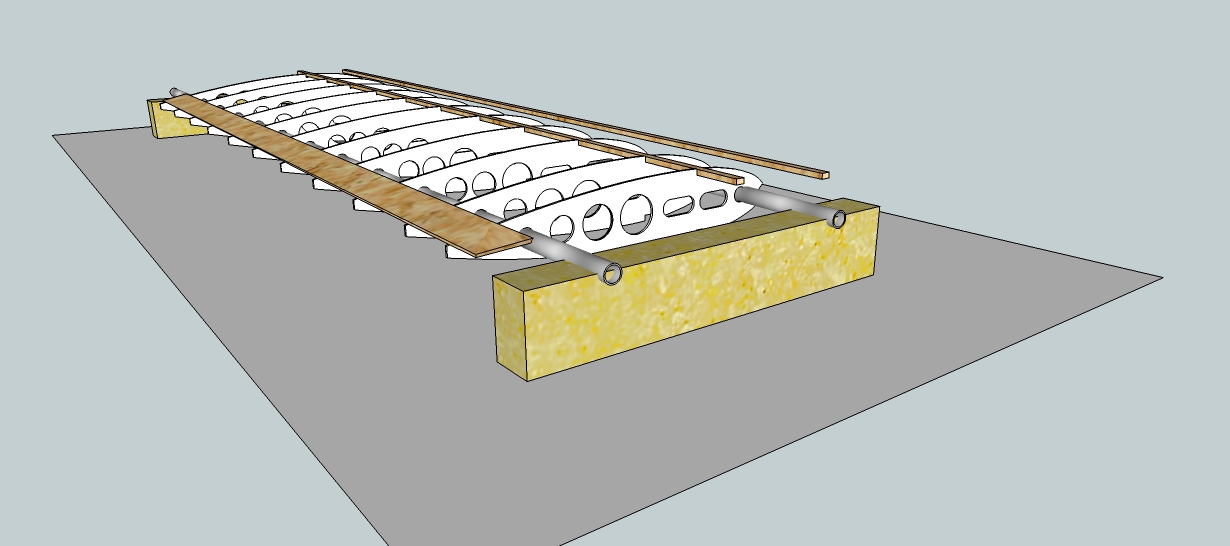

1.4. Cuando esten alineadas todas las costillas, se comenzará con el pegado del larguero superior, el larguero del borde de ataque y la balsa de 1.5mm del borde de fuga.

1.5. Ya secado el pegado de esas partes, dar vuelta la semiala y pegar el larguero principal y el borde de fuga del otro lado.

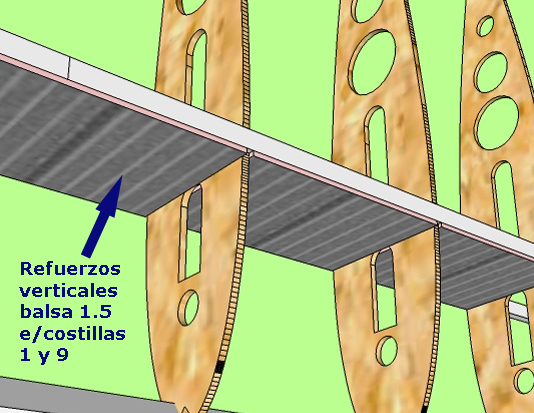

Entre las costillas 1 y 9 (inclusive), se pegarán en la parte delantera de los largueros principales, trozos de balsa de 1.5mm colocados en forma vertical.

1.6. Completadas las dos semialas, deben unirse ambas, pegando los refuerzos en las uniones de largueros y borde de fuga tal como se muestra en el plano (ala vista en planta).

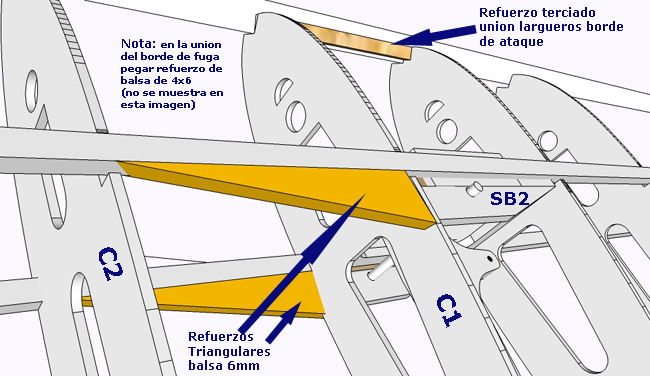

1.7. Pegar refuerzos en las uniones del borde de ataque (terciado de 3mm) y borde de fuga (balsa de 4x6mm). Asimismo, pegar refuerzos triangulares de balsa de 6mm en el apoyo de las partes SB2 del balancin, entre las costillas C1 y C2 de la semiala izquierda.



1.8. Proceder a enchapar el borde de ataque.

El borde de ataque se enchapa con balsa de 1.5mm optando por dos métodos:

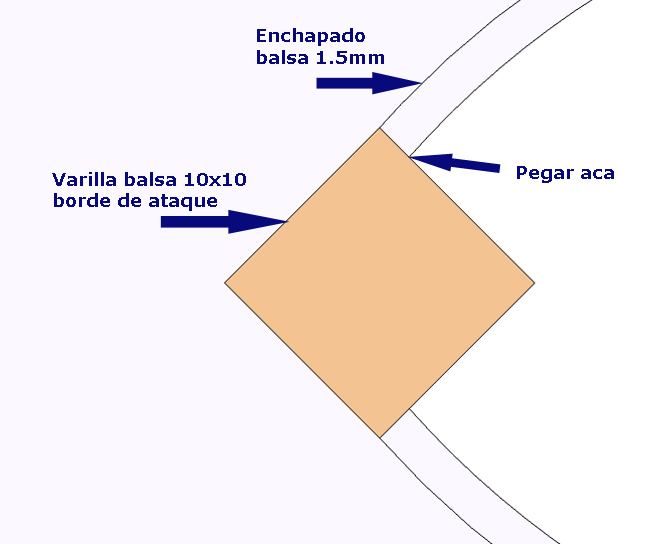

a) Pegar sobre el larguero del borde de ataque y curvar hacia atrás o

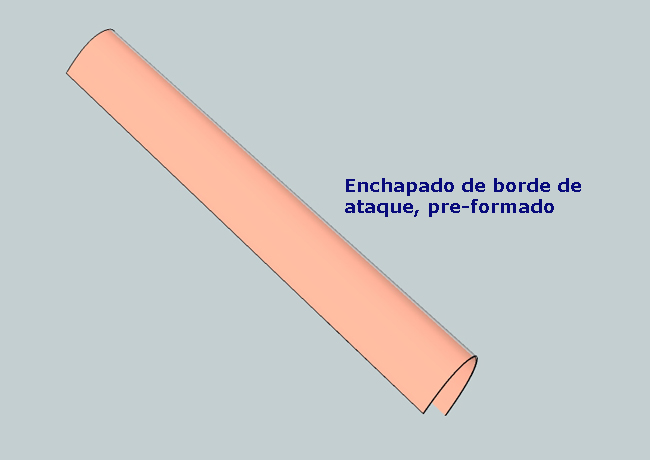

b) Pre-formar el borde de ataque, redondear el larguero y luego pegar esa estructura pre-formada.

Opcion a) Opcion b)
