FUSELAJE - Parte III (Continuación de Parte II)

3. COMPLETAR LATERALES Y DESARME DE ALA

3.1. Colocar y atornillar al fuselaje la base de los doublers que sostendrán el ala, pasando los tornillos por F9C y F10C y atornillados en las tuercas colocadas en F2D y F3D.

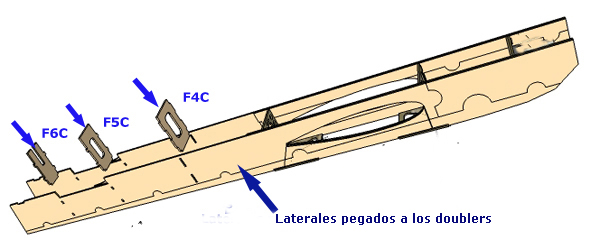

3.2. Con el grupo asi armado hasta el momento,puesto y alineado sobre la vista superior del fuselaje en el plano,
pegar ambos laterales con las cuadernas F4C, F5C y F6C. Utilizar pegamento de fraguado lento para posibilitar
movimiento de las partes en la etapa de alineado.

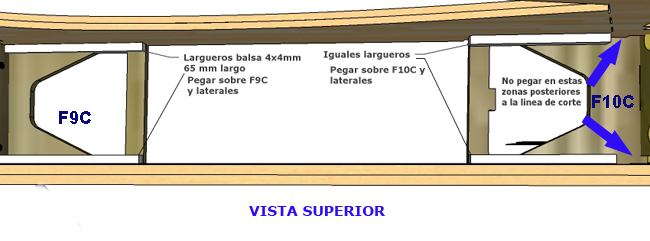

3.3. Reforzar las partes F9C y F10C con largueritos de balsa de 4x4x55 mm.

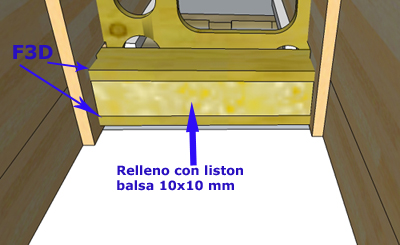

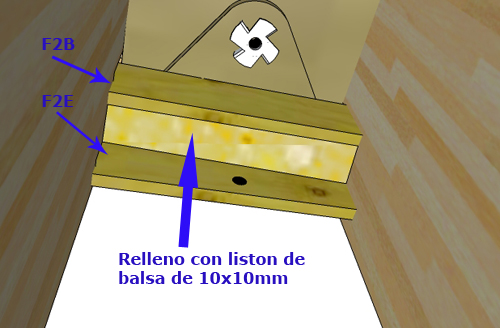

3.4. Rellenar con madera balsa los espacios entre partes F3D y F2B/F2E

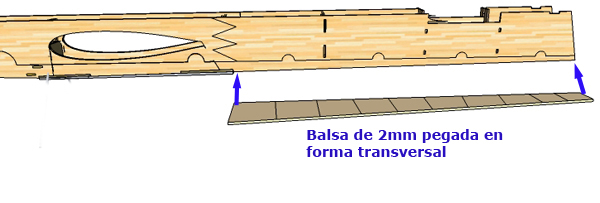

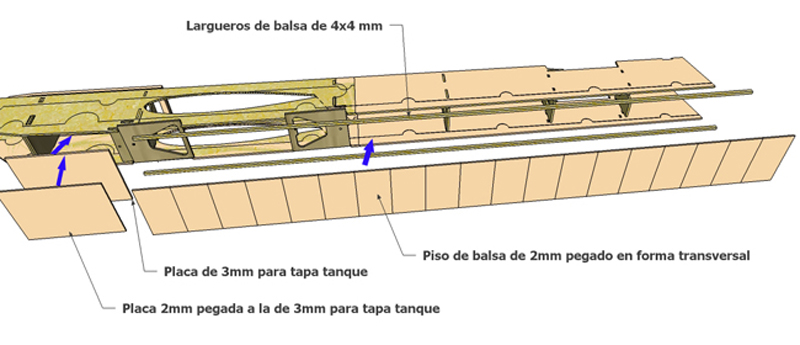

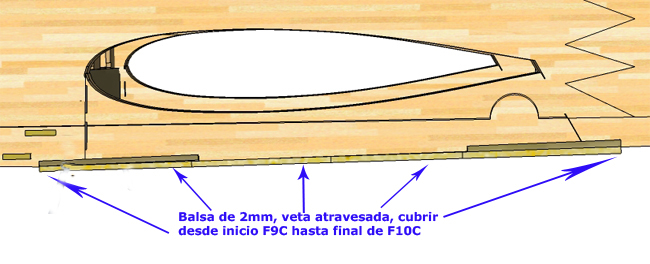

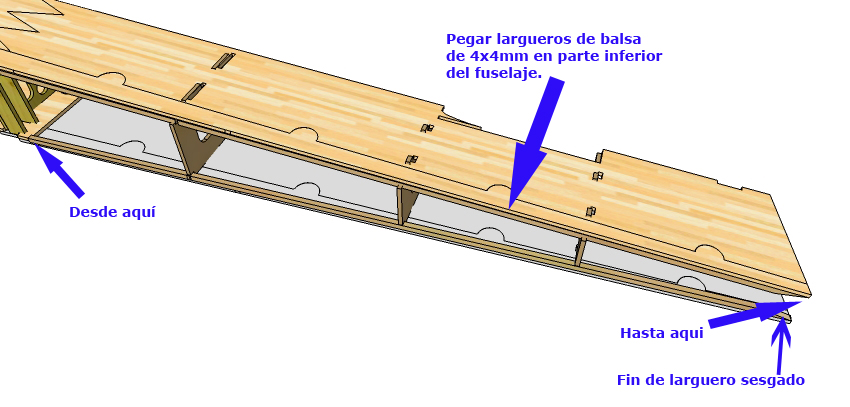

3.5. Pegar los largueros de balsa de 4x4mm tal como se muestra y el "piso" de balsa de 2mm con la veta transversal al largo del fuselajes. Ver partes en la primera de las imágenes.l
