FUSELAJE - Parte II (Continúa de parte I)

2.11. Apoyar sobre el plano, alineando con el dibujo vista superior.

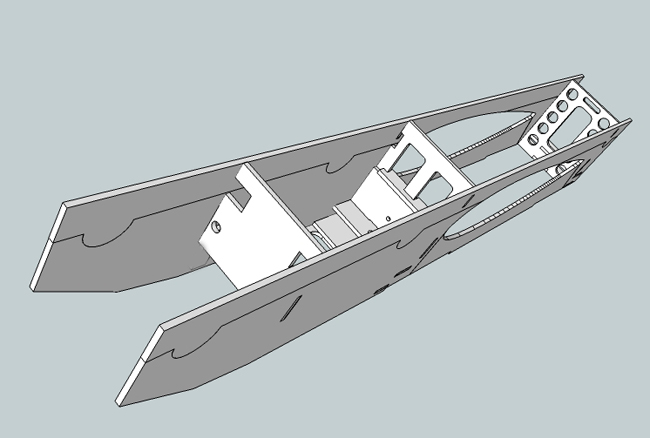

2.12. Pegar el lado izquierdo del doubler. Si se trata de la versión para motor eléctrico, recién ahora es el momento de pegar la cuaderna F1 (en la imagen se muestra la F1 para motor glow)..

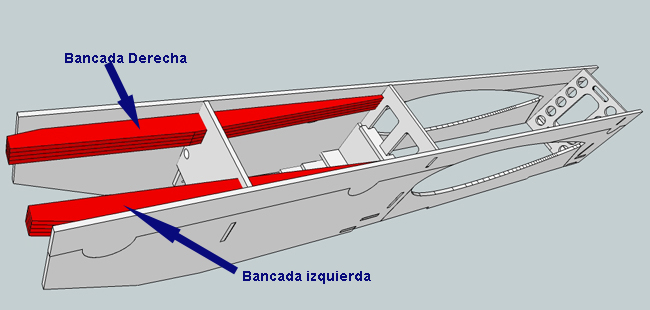

2.13. Insertar y pegar ambas bancadas. (esta instrucción solo es válido para la versión de motor glow).

En la versión para motor glow, las bancadas izquierda y derecha NO son iguales pues en dicha desigualdad, otorgan el desvío del motor en 2º a la derecha, por lo tanto es FUNDAMENTAL pegar cada una en el lado que le corresponde. En caso de utilizar motor eléctrico las bancadas no se colocan debiéndose modificar la F1 anulando los cortes para inserción de aquellas.

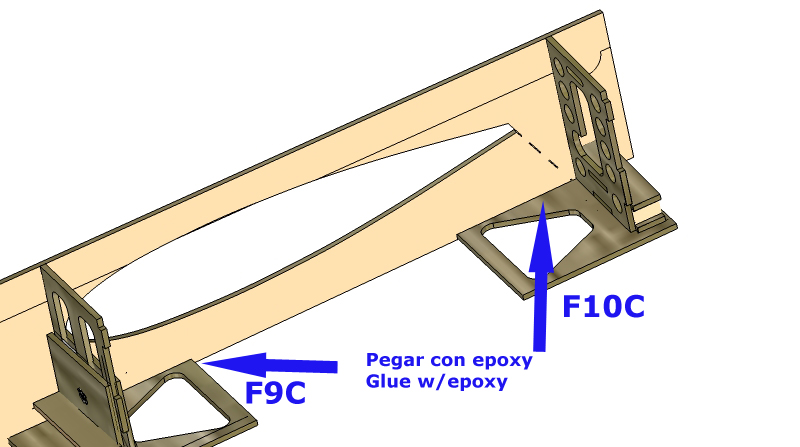

2.14. Pegar las partes F9C y F10C

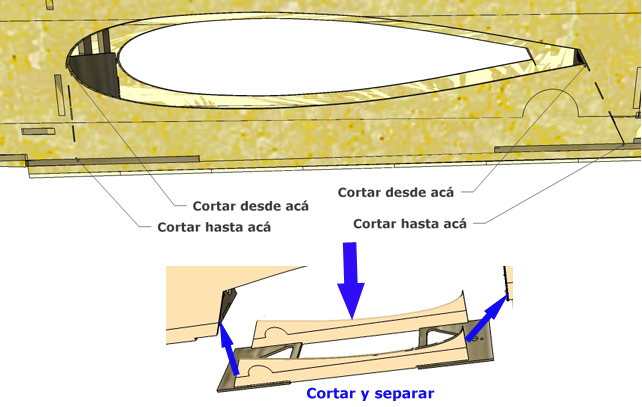

2.15. Cortar donde se indica en la imagen, para separar de los doublers lo que será la base sostén del ala.
