“Las alas de Perdomo” 2/4
Por Juan Carlos Pesce (LV 2820) - Dic.2018
Continuamos con el relato de Orestes Perdomo describiendo la preparación de las costillas del ala, con el apoyo de la secuencia fotográfica iniciada en el capítulo anterior.
Nota: Para agrandar cada imagen, hacer click en la misma.

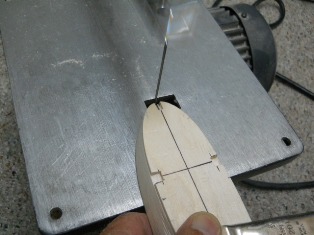

Con la caladora se practica en el bloque de costillas
el encastre del borde de ataque. |
|
|

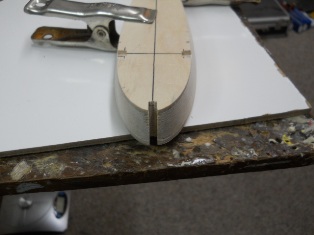

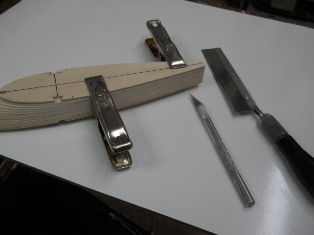

Se vuelven a alinear todas las costillas por el borde de fuga.
Para practicar en las mismas el encastre de los largueros
se utilizará sierra de costilla y trincheta.
|

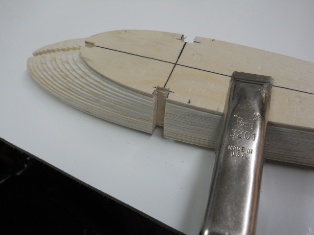

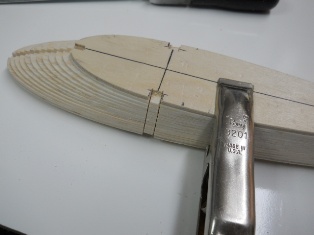

Con la sierra de costilla se realizan los cortes laterales.
![12](Perd21M.jpg) |

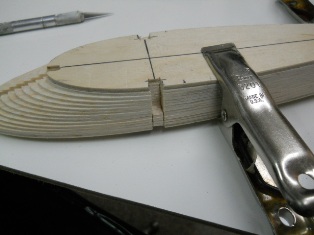

Con la trincheta se retira la balsa sobrante. |
|
|

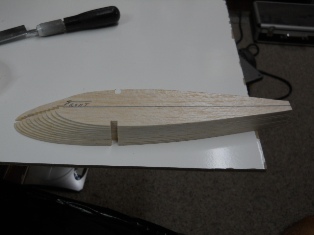

El bloque de costillas, listo para su
próximo paso.
![45](Perd24M.jpg) |

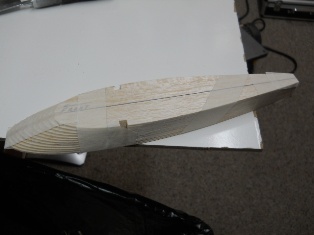

Se ata firmemente todo el bloque,
utilizando para ello cinta de pintor.
![85](Perd25M.jpg) |

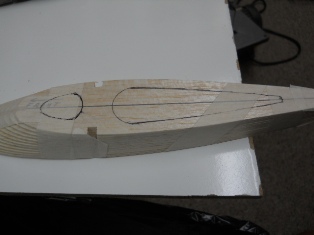

Marcamos el espacio de las costillas que será calado. Este paso es sumamente importante
ya que el
objetivo es retirar la mayor cantidad posible de
balsa a efectos de alivianar el
peso final
de la estructura, pero sin llegar a debilitarla.
![74](Perd26M.jpg) |

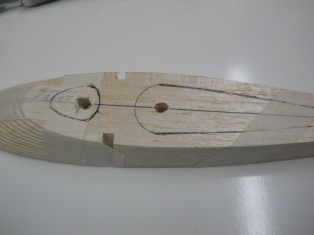

Se comienza practicando un par de agujeros en el bloque de costillas.
![789](Perd27M.jpg) |

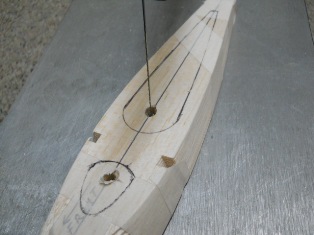

Se instala el bloque en la caladora,
con la hoja de corte atravesando
uno de los agujeros practicados.
![8/6](Perd28M.jpg) |

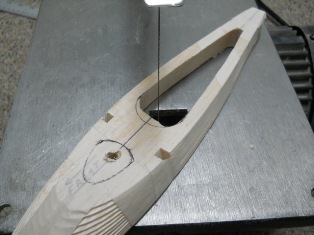

Se practica la caladura ajustando la
inclinación de la mesa para cortar adecuadamente
desde la costilla
más chica hasta la más grande.
![/8](Perd29M.jpg) |

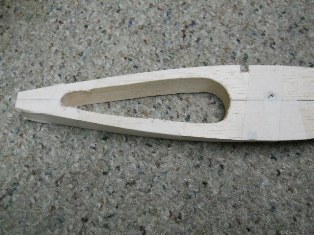

Para finalizar la caladura se empareja con lija.
![78](Perd30M.jpg) |

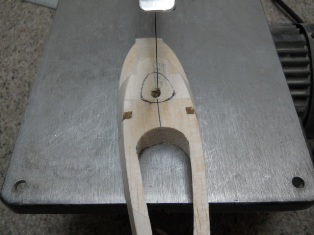

Ahora se coloca el bloque con la hoja de
la caladora atravesando el otro agujero.
![8765](Perd31M.jpg) |

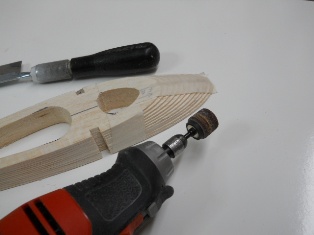

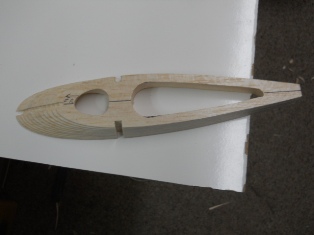

Una vez practicada la caladura,
el trabajo se terminará con el tambor de lija de la Dremel.
![](Perd32M.jpg) |

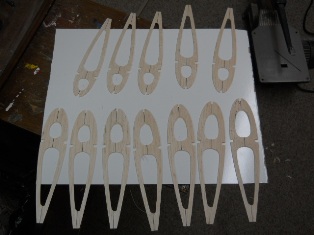

El lote de costillas terminadas.
![758](Perd34M.jpg) |
El próximo paso consistirá en el armado del ala, en base a un método muy interesante desarrollado por el amigo Orestes. ¡El bajo peso es el objetivo!
