Herramienta para fabricar conectores
Stunt News - Marzo 1994 - Stuka Stunt Forum

eeeer


t011

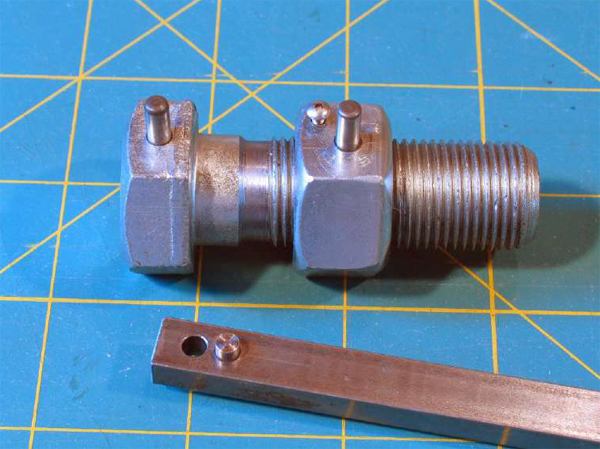

Se trata de una herramienta para confeccionar los conectores de líneas al modelo y a la manija, utilizando alambre de acero inoxidable.
Este artículo fué publicado en " Stunt News" en la edición de Marzo de 1994 y Mayo-Junio 2006 por Derek Moran.
A su vez posteriormente apareció en Stuka Stunt Forum el 29 de octubre de 2005 con el tópic "clip bender".

Considerando que las imágenes son suficientemente ilustrativas, se omiten ciertos detalles expuestos en la versión original arriba indicada.


021

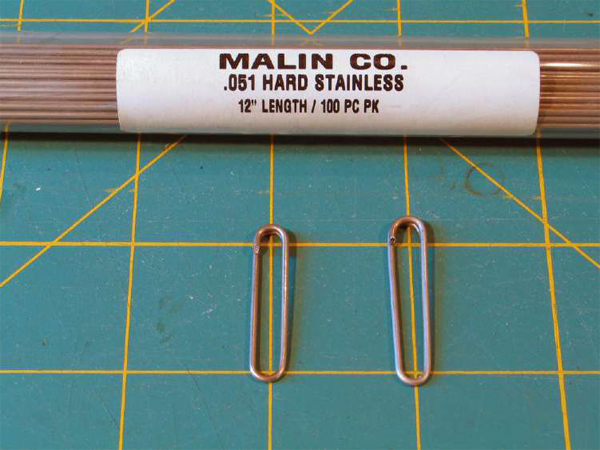

Alambre utilizado: en la foto, acero inoxidable de 0.51" (0.15 mm)



031

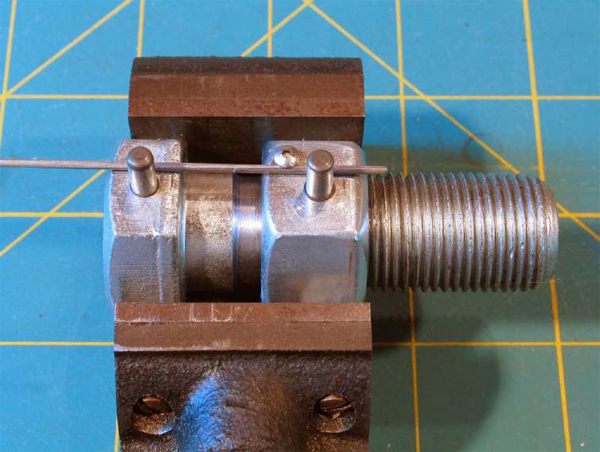

Aqui vemos un trozo de alambre colocado en la herramienta. Girando la tuerca se establece la distancia central del conector.Luego, la herramienta se sujeta en forma tal que no se mueva. La longitud de la parte del gancho que se girará se establece por prueba y error (un largo de 8mm puede ser suficiente pero, hay que probar).




041

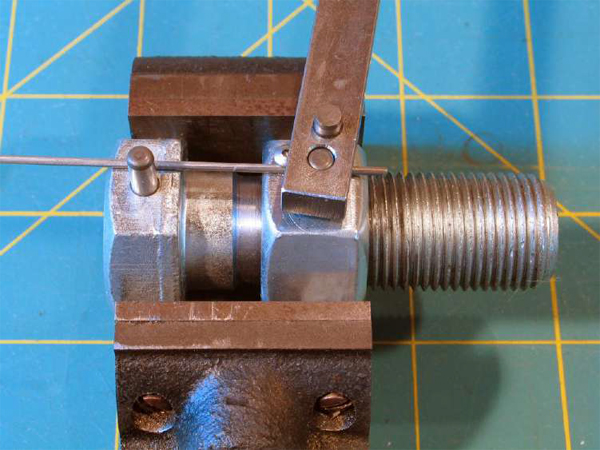

Con la barra se doblará el alambre ajustada en el pivote tal como se muestra.




051

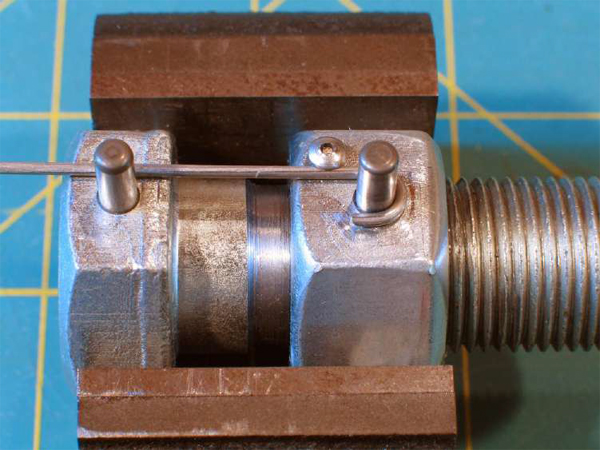

Girando la barra en sentido de las agujas del reloj se obtiene el primer gancho.





061

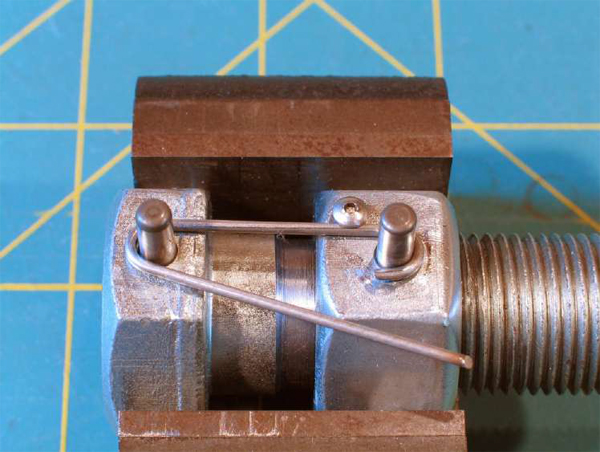

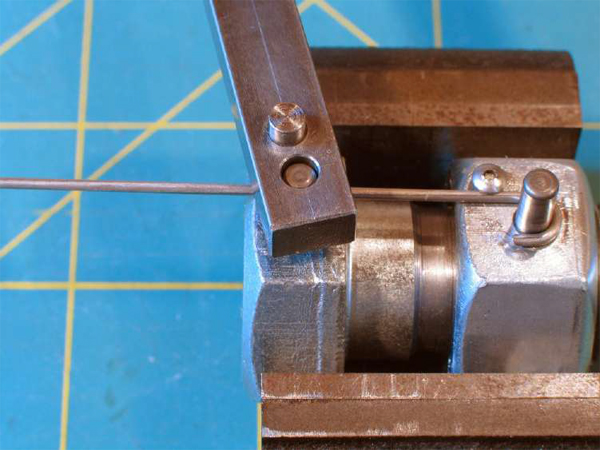

Ahora la barra se coloca en el otro pivote y se gira en sentido contrario a
las agujas del reloj para obtener el otro extremo del conector.




081

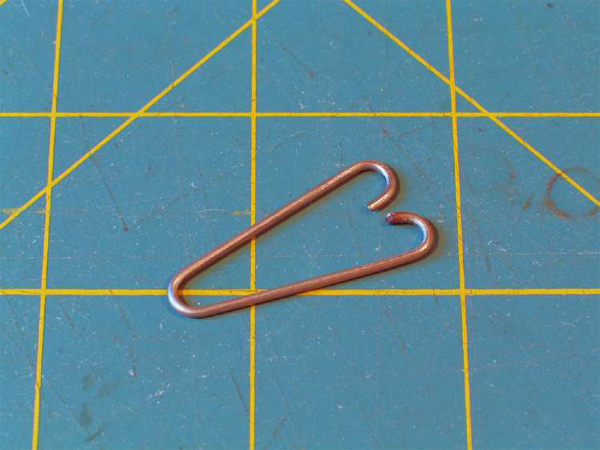

Aún NO hay que girar el alambre en 180º, antes hay que cortar el alambre
y limar el extremo redondeándolo para evitar que la linea se
enganche en el mismo.





091

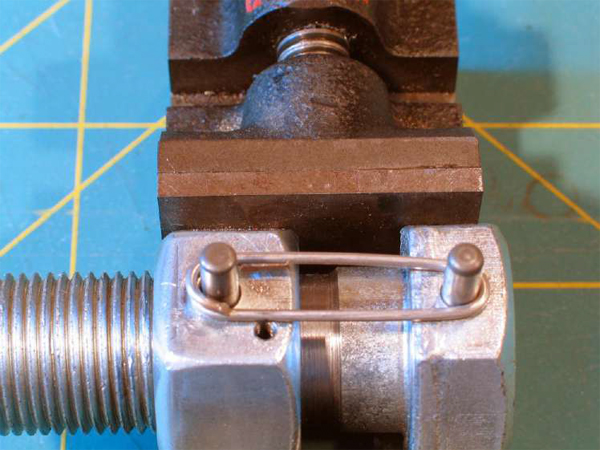

Ahora hay que completar el cierre del alambre y formar de
esta manera el conector.



091
Sacar el conector y ajustar el cierre del mismo para completar el trabajo.





121

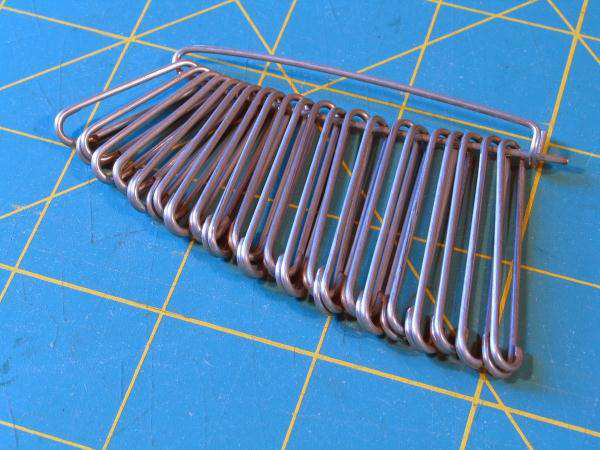

Conectores de distintos espesores de alambre y tamaño




pladob

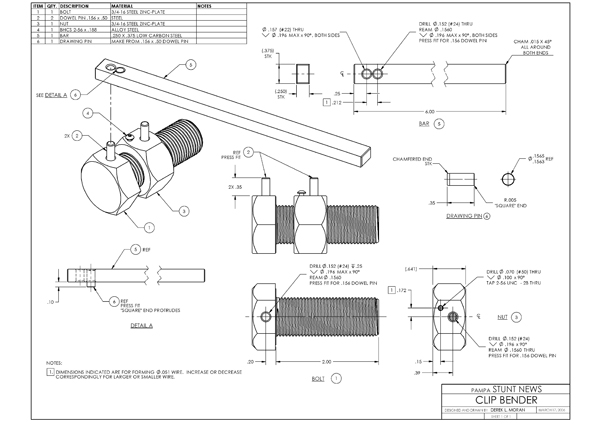

Plano de la herramienta (Click para ampliar)
