Trazado de Costillas con CAD (Ultima Parte)
Por Alfredo Herbon - (Olavarria - Argentina)

( ¿Hacemos un ejemplo? . . . )

Para partir con un ejemplo sencillo, supongamos tener la necesidad de trazas las costillas de perfil simétrico correspondientes a un ala de planta trapezoidal, típica de un modelo de acrobacia U-Control.

Para complicar un poquito más la cosa, supongamos que deseamos aplicar el fantástico sistema Lincoln Log, tan difundido hoy día para el armado de este tipo de alas.

Contar con un programa especial de perfiles será de gran ayuda para iniciar nuestro trabajo.

Supongamos que nuestra ala tiene un perfil NACA 0024 como el utilizado en el Trivlal Pursuit de Ted Fancher, tanto en raíz como punta de ala.

Me pareció bien trabajar con este ejemplo, pues al ser los perfiles tan "gordos" se distingue mejor el proceso básico. Además, pese a que Ted es un concentrado diseñador, en el plano del Trivial que distribuye Stunt News, el perfil tiene errores de simetría .... Seguramente que por la época del diseño, aún no se utilizaba CAD.

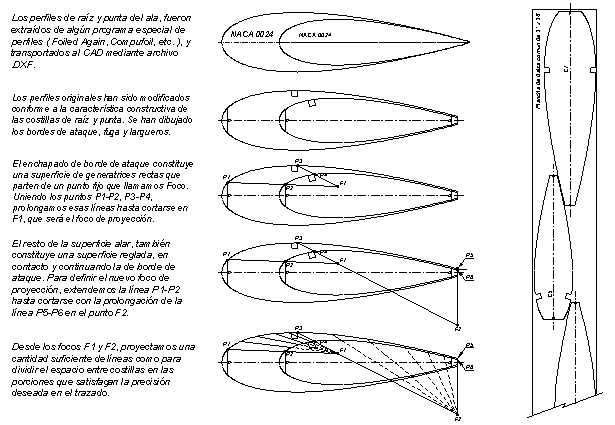

Comenzamos por transportar al CAD, el perfil generado por un programa especial de trazado.

Necesitaremos para ello, crear un archivo de intercambio tipo *.DXF

Una vez transportado el perfil al CAD, ajustaremos su escala para obtener las dimensiones reales de nuestra ala.

Recordemos que una de las reglas prácticas y básicas del CAD es trabajar siempre en escala 1:1

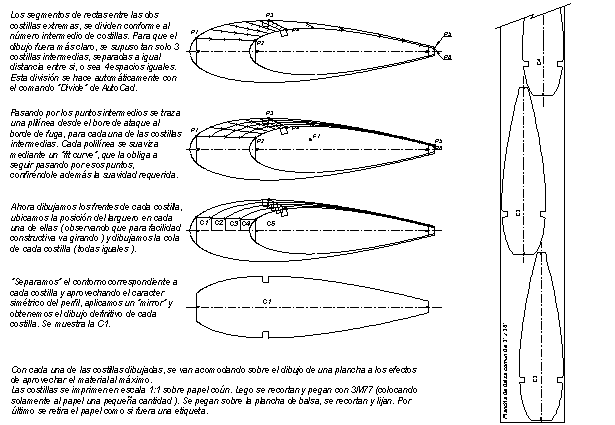

Vayamos viendo el proceso paso a paso :







Por consultas sobre todo lo visto, pueden contactarme en:

Alfredo J. Herbón - aherbon@coopenet.com.ar
